飛礎科626CH精準測溫在線式紅外熱像儀分辨率384*288

飛礎科精準測溫在線式紅外熱像儀可連續、自動、非接觸采集多點溫度，既可用于關鍵設備工作狀態監測，也是過程行業和品質監控的溫度采集傳感器。

品牌：FOTRIC飛礎科

型號：626CH

飛礎科626CH精準測溫在線式紅外熱像儀FOTRIC 600C系列測溫型在線熱成像可連續、自動、非接觸采集多點溫度，既可用于關鍵設備工作狀態監測，也是過程行業和品質監控的溫度采集傳感器。

用戶可按需選購FOTRIC TrendIR設備狀態監控軟件，快速搭建屬于自己的設備狀態監控系統。

支持640*480、384*288、320*240和160*120等多種分辨率，可滿足不同應用場景的需求。

支持50μm&100μm微距鏡頭。

支持全輻射熱像視頻流輸出，為基于溫度的狀態監測和分析提供豐富的基礎數據。

最高支持測溫范圍-20℃~+2000℃。

可搭載TrendIR管理系統，方便用戶和集成商快捷、方便的搭建完整的熱像監測系統。

支持手動和自動對焦，自動對焦支持預置位對焦，可支持現場集成快速準確的定位對焦。

千兆以太網輸出，自適應網絡連接，組網方便。

基本參數

紅外分辨率：384*288

探測器類型：焦平面陣列FPA，非制冷微熱量

熱靈敏度（NETD）：＜50mk

像元間距：17μm

響應波段：7.5μm-14μm

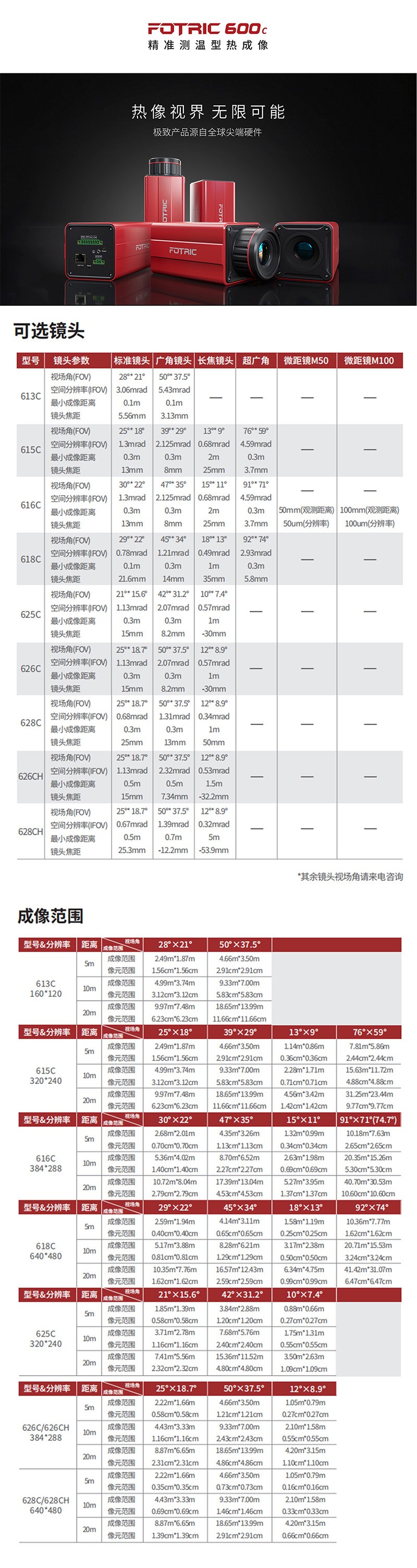

視場角(FOV)：參考鏡頭參數配置

空間分辨率(IFOV)：參考鏡頭參數配置

最小成像距離：參考鏡頭參數配置

鏡頭焦距：參考鏡頭參數配置

對焦方式：自動

測量分析

測溫范圍：-20℃-2000℃

測溫量程：-20℃-150℃ 0℃-650℃ 300℃-2000℃

測溫精度：±2℃或±2%，取大值

全局測溫修正：發射率(0.01-1.0)、反射溫度、大氣溫度、相對濕度、目標距離、外部光學透過率

區域測溫修正：區域發射率(0.01-1.0)

分析軟件：AnalyzIR

圖像顯示

調色板：鐵紅、黑白、彩虹等10種調色板，可反轉調色板

圖像處理：非均勻性校正，智能增益控制

圖像鏡像：左右，上下，中心

視頻流壓縮標準：H.264

視頻流：主碼流 像素：384*288 頻率：30Hz 帶寬：2.5Mb 子碼流 像素：384*288 頻率：30Hz 帶寬：100Kb

全輻射流：支持25Hz的全輻射流

功能特性

云臺控制：支持Pelco-D協議

測溫區域：支持5個測溫點，10個測溫線，10個測溫區域，支持Modbus輸出(該Modbus輸出功能與云臺控制功能互斥)

行業應用軟件：支持

網絡連接

以太網類型：10M/100M/1000M自適應

網絡協議：IPv4，UDP，TCP，RTSP，RTCP，RTP

并發訪問：主碼流、子碼流10路，全輻射1路

接入標準：ONVIF

電氣接口

電源接口：接線端子，帶固定螺絲孔

網絡接口：RJ45，帶固定螺絲孔，帶狀態指示燈

報輸入/輸出：1路繼電器輸出：負載能力：3.3-24V，1.5A 1路光耦輸出：輸出能力：3.3-24V，最大輸出電流35mA 1路光耦輸入：輸入能力：3.3-24V，輸入電流5mA-15mA

串口：1路RS-485

電源系統

供電方式：12V/24V DC，PoE

典型功耗：3W

可靠性和認證

安全標準：GB 4943.1-2011 | EN 62368-1:2014+A11:2017；GB/T 19870-2018

電磁兼容性：GB/T 18268.1-2010 | EN 61326-1:2013 GB 17625.1-2012 | EN IEC 61000-3-2:2019 GB/T 17625.2-2007 | EN 61000-3-3:2013/A1:2019 GB/T 19870-2018 GB 4824-2019 EN 55032:2015/A11:2020 EN 55035:2017 FCC CFR47 Part15 subpart B

防護等級：IP40， GB/T 4208-2017 | IEC 60529:2013 靜電4kV（接觸）/8kV（空氣），GB/T 17626.2-2018 | IEC 61000-4-2:2008 浪涌1kV，GB/T 17626.5-2019 | IEC 61000-4-5:2014+AMD1:2017 工頻磁場100A/m，GB/T 17626.8-2006 | IEC 61000-4-8:2009

抗沖擊：25g，GB/T 2423.5-2019 | IEC 60068-2-27:2008

抗振動：2g，GB/T 2423.10-2008 | IEC 60068-2-6:2007

符合RoHS指令：Directive 2011/65/EU and amendment (EU) 2015/863

物理參數

工作溫度：-20℃-65℃

存儲溫度：-40℃-70℃

相對濕度：＜90%

尺寸：157.25*80*79mm(含鏡頭，不含底座）

重量：713g(標準鏡頭)

外殼材質：外殼材料：鋁合金

安裝方式：三腳架安裝：2個 1/4-UNC-20標準三腳架安裝孔 支持底部安裝、頂部安裝

標準配置：紅外熱成像主機、鏡頭、鏡頭蓋、電源適配器、電源轉接頭、網線、資料袋(裝箱單、標定證書、用戶手冊、合格證、保修卡）、附件袋(三腳架轉接塊、4個M2*5螺釘、內六角扳手)、包裝箱
