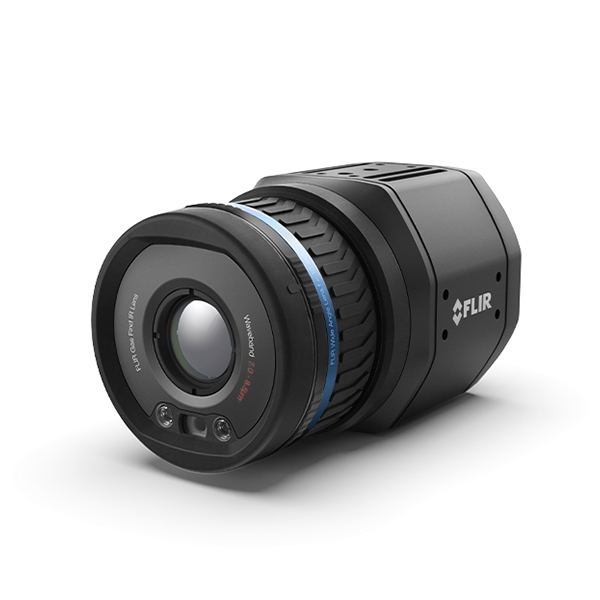

菲力爾FLIR GF77A氣體泄漏可視化固定式紅外熱像儀

菲力爾氣體泄漏可視化固定式紅外熱像儀經濟實惠的固定式OGI解決方案，為持續監控應用提供行業領先的功能，包括高靈敏度模式、遠距離電動調焦和便于第三方集成的開放式架構。

品牌：FLIR菲力爾

型號：FLIR GF77A

菲力爾FLIR GF77A氣體泄漏可視化固定式紅外熱像儀經濟實惠的固定式OGI解決方案，為持續監控應用提供行業領先的功能，包括高靈敏度模式、遠距離電動調焦和便于第三方集成的開放式架構。

對天然氣和其他工業氣體進行光學成像，通過光譜篩選的方式檢測甲烷氣體，提高工人安全性，更少的到場檢查即可識別泄漏位置。

首屈一指的連續性監測能力，GF77a兼容RTSP、GigE和ONVIF協議，連接靈活，可滿足眾多工業通信需求，連接至網絡可實現連續泄漏監測。

技術參數

數字輸入/輸出連接器類型：M12 陽 12針 A-coded（與外部電源共用）

數字輸入：2×光隔離，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V

數字輸出用途：? 以編程方式設置 ? 故障（NC）

數字輸出：3×光隔離，0–48 VDC，最大350 mA（降額至60.下200 mA固態光繼電器，1×專用作故障輸出（NC）

編碼：視頻流 - RTSP協議：H.264 / MPEG4 / MJPEG；GVSP：未壓縮 輻射視頻流 – RTSP協議：壓縮JPEG-LS，F(xiàn)LIR輻射測量；GVSP：未壓縮，信號線性，溫度線性，F(xiàn)LIR輻射測量

WiFi：選配功能；Wi-Fi標準– IEEE802.11a/b/g/n

圖像頻率：30 Hz

熱分辨率[NETD]：30°C下，?<25 mk

精度：環境溫度為15℃至35℃，目標溫度高于0℃時，精度為±5℃

通訊與數據存儲

連接類型：Wi-Fi：端對端（ad hoc）或基礎設施（網絡）

串行通信：方位與俯仰云臺控制：RS232和RS485獨有

WiFi：選配功能；Wi-Fi標準– IEEE802.11a/b/g/n

編碼：視頻流 - RTSP協議：H.264 / MPEG4 / MJPEG；GVSP：未壓縮 輻射視頻流 – RTSP協議：壓縮JPEG-LS，F(xiàn)LIR輻射測量；GVSP：未壓縮，信號線性，溫度線性，F(xiàn)LIR輻射測量

單播：RTSP協議，GVSP（GigE Vision）協議

連接器：方位與俯仰云臺控制：M8 A-coded，陽；Wi-Fi：陰RP-SMA（方位/俯仰云臺和Wi-Fi是可選功能）

數字輸出：3×光隔離，0–48 VDC，最大350 mA（降額至60.下200 mA固態光繼電器，1×專用作故障輸出（NC）

數字輸出用途：? 以編程方式設置 ? 故障（NC）

數字輸入：2×光隔離，Vin（低）= 0 - 1.5 V，Vin（高）= 3-25V

數字輸入/輸出連接器類型：M12 陽 12針 A-coded（與外部電源共用）

以太網電源：以太網供電，PoE IEEE 802.3af class 3供電標準

以太網連接器類型：M12 X-coded 8針式接頭，陰

以太網通信：GigE Vision版本兼容1.2 Client API GenICam，TCP/IP套接字 FLIR專有

以太網圖像流：支持

以太網協議：IEEE 1588，ONVIF-S，SNMP，TCP，UDP，SNTP，RTSP，RTP，HTTP，ICMP，IGMP，sftp（服務器），F(xiàn)TP（客戶端） SMTP，DHCP，MDNS（Bonjour），uPnP

組播：RTSP協議，GVSP（GigE Vision）協議

成像與光學

FLIR屏幕-EST模式：不支持

熱分辨率[NETD]：?CH4（<100 ppm × m），N2O（<75 ppm × m），C3H8（<400 ppm × m）；ΔT = 10°C，距離 = 1 m?

Thermal Resolution [NETD] 30°C下，?<25 mk

視覺焦點和視野：固定式，對角67.2°

波長范圍：7 – 8.5 μm

疊加：圖像源0：RTSP協議：啟用，不啟用；GVSP（GigE Vision）協議，啟用，不啟用

對比增強：FSX，RTSP和GVSP視頻流的直方圖均衡化（僅紅外），圖像源0

紅外分辨率：320×240（76,800）像素

焦距：25°鏡頭：18 mm 6°鏡頭：74 mm

焦平面陣列(FPA)-波長范圍：非制冷型微測輻射熱計/7–8.5 μm

可見光分辨率：2592×1944像素

空間分辨率（IFOV）：1.4 mrad/像素

視場角（FOV）：25°鏡頭：25°× 19°，6°鏡頭：6.4°× 4.9°

視頻燈：內置LED燈

探測器類型：非制冷型微測輻射熱計

探測器像素間距：25 μm

調焦：單次對比，電動，手動

圖像頻率：30 Hz

最小焦距：25°鏡頭0.3 m；6°鏡頭5 m

測量與分析

修正選項：大氣、光學傳輸、發射率、反射視在溫度、外部光學/窗口

測量校正：全局目標參數

測溫范圍：-20℃至70℃

精度：環境溫度為15℃至35℃，目標溫度高于0℃時，精度為±5℃

常規

尺寸[長×寬×高]：123×77×77 mm

方位/俯仰云臺：選配功能；控制標準– Pelco D

重量：0.82 kg

環境與認證

封裝：IP 54（IEC 60529） 帶配件可達到IP66

電源

General：?PoE或外部供電

功耗：24 V DC標準值下6.8 W 48 V DC標準值下7.0 W 48 V PoE標準值下7.3 W

外部電壓：容許范圍 18-56 VDC，最大8 W

用戶界面

網絡接口：支持
